Ar hyn o bryd, mae tua 70% o fethiannau lampau LED yn cael eu hachosi gan broblemau pŵer. Wrth lunio cynllun cyflenwi pŵer UVC LED, a ddylech chi ddewis datrysiad foltedd cyson a datrysiad cerrynt cyson?
1. Cymharu datrysiadau foltedd cyson a cherrynt cyson
Yn ôl yr ystadegau, mae tua 70% o fethiannau cyfredol lampau LED yn broblemau pŵer, mae tua 20% yn broblemau gwifrau a strwythurol, a llai na 10% yw problemau ansawdd y gleiniau lamp LED. Felly, mae'r dewis o atebion rheoli pŵer yn bwysig i'r cynnyrch. Mae ansawdd a dibynadwyedd yn bwysig.
Wrth lunio datrysiadau pŵer ar gyfer LEDau UVC, mae un yn aml yn clywed am ddatrysiadau foltedd cyson ac atebion cyfredol cyson. Beth yw'r gwahaniaeth rhwng y ddau ddatrysiad hyn?
Mae'r cyflenwad pŵer cerrynt cyson fel y'i gelwir yn golygu, ni waeth sut mae'r llwyth yn newid, nid yw'r cerrynt allbwn yn newid. Os ydych chi'n cysylltu amedr â llwyth ac yn mesur y llwyth yn gyfochrog â foltmedr, fe welwch mai'r mwyaf yw gwrthiant mewnol y llwyth, yr uchaf yw'r foltedd allbwn, tra bod y dangosiad amedr yn aros yr un fath, a ddefnyddir fel arfer yn uchel -pwer cynhyrchion LED. Cyflenwad pŵer foltedd cyson yw'r hyn a ddywedwn yn aml am gyflenwad pŵer rheoledig. Ni waeth sut mae'r llwyth yn newid, ni fydd y foltedd allbwn yn newid. Os ydych chi'n cysylltu amedr â'r llwyth ac yn mesur y llwyth yn gyfochrog â foltmedr, fe welwch mai'r mwyaf yw gwrthiant mewnol y llwyth, y lleiaf yw'r cerrynt allbwn, tra bod y dangosydd foltmedr yn aros yr un fath. Ar hyn o bryd fe'i defnyddir mewn modiwlau LED pŵer isel a stribedi LED pŵer isel. Mwy. Wrth gwrs, mae'r uchod i gyd yn gyflenwadau pŵer delfrydol. Mae cyfyngiadau cyflenwad pŵer ar y cyflenwadau pŵer foltedd cyfredol a chyson cyson, a bydd y cyflenwad pŵer yn amddiffyn neu'n atal allbwn yn awtomatig ac yn rhoi larwm.
2. Y dewis o gynllun cyflenwi pŵer ar gyfer UVC LED
A ddylai modiwlau UVC LED gael eu pweru gan gyflenwad pŵer foltedd cyson neu gyflenwad pŵer cyfredol cyson? Yn gyntaf oll, oherwydd bod disgleirdeb y glain lamp LED yn gymesur â'i gerrynt ymlaen; ac mae cynhyrchu gwres UVC yn gymharol fawr, mae maint y cerrynt yn pennu'n uniongyrchol faint o wres a gynhyrchir gan y glain lamp. Yn ail, mae'r LED UVC ei hun yn ddeuod sy'n allyrru golau, ac mae ei gromlin nodweddiadol folt-ampere yn debyg iawn i gromlin nodweddiadol folt-ampere deuod cyffredinol. Gan gymryd sglodyn UVC gan wneuthurwr adnabyddus fel enghraifft, dangosir ei gromlin nodweddiadol folt-ampere yn y ffigur isod:

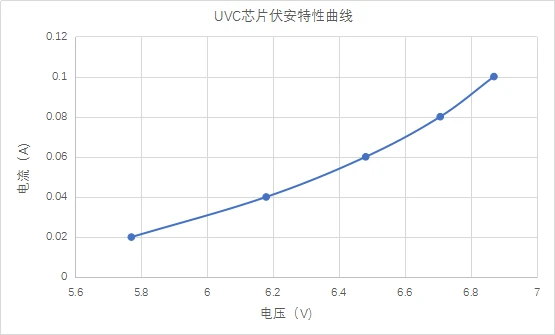

Cromlin nodweddiadol folt-ampere sglodion UVC gwneuthurwr' s
Fel y gwelir yn y ffigur, oherwydd aflinoledd cromlin nodweddiadol folt-ampere y sglodyn UVC, bydd newid foltedd bach yn achosi newid cerrynt mawr. Er enghraifft, os yw'r foltedd yn cynyddu o 6.71V i 6.87V, mae'r cerrynt yn cynyddu 20mA.
Oherwydd y gwahaniaethau trydanol mawr rhwng gwahanol sglodion y gwneuthurwyr sglodion UVC cyfredol, yn y broses o ddefnyddio, os mabwysiadir yr hydoddiant foltedd cyson, bydd y gwahaniaeth disgleirdeb rhwng gwahanol gleiniau lamp yn fawr, a chynhyrchu gwres y sglodyn UVC yn fawr ac mae cydberthynas gadarnhaol rhwng y cerrynt, a fydd hefyd yn achosi gwahaniaeth mawr yn y tymheredd gweithredu rhwng gwahanol gleiniau lamp, nad yw'n ffafriol i reoli dibynadwyedd. Pan fydd yr hydoddiant cerrynt cyson yn cael ei fabwysiadu, gall sicrhau bod disgleirdeb pob glain lamp yr un peth a bod y gwerth calorig yn gyfartal, sydd â mantais enfawr o'i gymharu â'r hydoddiant foltedd cyson.
Ar yr un pryd, oherwydd bod gwrthiant dyfeisiau lled-ddargludyddion yn gostwng gyda'r tymheredd yn cynyddu. Os mabwysiadir y cynllun foltedd cyson, bydd tymheredd y gleiniau lamp UVC yn codi ar ôl i'r gleiniau lamp gael eu cynnau am gyfnod o amser, a bydd gwrthiant y sglodion yn gostwng, a fydd yn achosi i'r cerrynt godi, gan ffurfio adborth cadarnhaol i hyrwyddo ymhellach. cynyddu tymheredd y ddyfais. Mae tymheredd uchel yn effeithio ar ddibynadwyedd y ddyfais. Er enghraifft, pan fydd glain lamp UVC yn cael ei oleuo gyntaf ar foltedd cyson o 7.2V, y cerrynt yw 350mA. Ar ôl cyfnod o amser, wrth i'r tymheredd godi, mae gwrthiant y sglodion yn gostwng, mae'r cerrynt a basiwyd yn cyrraedd 1000mA, ac mae llwyth y ddyfais ffynhonnell golau yn codi i 3. Tua amseroedd.
Felly, argymhellir yr ateb cyfredol cyson yn aml wrth ddewis datrysiad cyflenwad pŵer.
