30 60 90 120 Gradd Cerameg SWIR SMD LED

30 60 90 120 Gradd Ceramig SWIR SMD Manyleb LED:

Enw cynnyrch	30 60 90 120 Gradd Cerameg SWIR SMD LED
Rhan rhif	GT{0}}R1XX0-1CCX-G1D2M
Brand sglodion	Taiwan Epileds neu Tsieina Jingcheng
Mewnbwn	0.8-1.6vdc uchafswm 1000mA
Pŵer ymbelydredd	100-500mw ar 700mA blaen gyfredol, Mae gan wahanol donfedd SWIR bŵer optegol gwahanol ar gerrynt blaen 700mA
Effeithlonrwydd Goleuo	Nid yw golau SWIR anweledig, yn sôn am yr LPW
Lliw	Taflen ddata gyda 1630-1650nm; Ond rydym yn gallu gwneud y donfedd islaw ar gyfer SWIR LEDs: 1000-1050nm 1060-1080nm 1200-1250nm 1300-1350nm 1400-1450nm 1500-1550nm 1570-1580nm 1630-1650nm
Grym	1-1.5 Wat gyda Watedd trydanol
Deunydd pecyn	ALO Ceramig maint 3.5x3.5mm
Ongl goleuo	Lens silicon cromen gydag ongl goleuo islaw: 30 gradd 60 gradd 90 gradd 120 gradd
Brand a gwneuthurwr	GMLEDs, GMKJ
Gwarant	4 blynedd
gwasanaeth OEM	1. rhannau SKD ar gael; 2. Mae byrddau PCB LED wedi'u haddasu gyda'r maint sydd ei angen arnoch yn iawn yma. 3. Gallwn osod yr alwminiwm leds ar fyrddau pcb i chi yma.

Beth ddylem ni dalu sylw pan fyddwn yn defnyddio lens silicon meddal SWIR leds?

Wrth ddefnyddio lensys silicon meddal SWIR (Short-Wave Infrared) LEDs, mae'n hanfodol eu trin yn ofalus er mwyn osgoi difrod i'w cydrannau bregus. Isod mae pwyntiau allweddol i roi sylw iddynt, yn enwedig o ran y wifren euraidd yn y lens silicon bregus:

1. Trin Yn ystod Cynhyrchu

Osgoi pwysau uniongyrchol:Gall y lens silicon meddal ddadffurfio'n hawdd o dan bwysau, gan niweidio'r wifren aur y tu mewn o bosibl. Osgoi gwasgu neu wasgu'r lens gydag offer neu fysedd.

Defnyddiwch Offer Priodol:Defnyddiwch pliciwr gwrth-sefydlog, meddal bob amser neu offer codi dan wactod sydd wedi'u cynllunio ar gyfer cydrannau cain.

2. Proses y Cynulliad

Offer Dewis a Lle:Os ydych chi'n defnyddio peiriannau awtomataidd, sicrhewch fod yr offer wedi'i raddnodi i drin lensys silicon meddal heb rym gormodol. Gall aliniad neu bwysau codi uchel dyllu'r lens neu niweidio'r wifren aur.

Cyswllt Lens:Osgoi cysylltiad â gwrthrychau miniog neu galed a all dyllu neu grafu'r lens silicon.

3. Ffactorau Amgylcheddol

Amgylchedd Gwaith Glân:Gall halogion fel llwch neu falurion gadw at yr wyneb silicon, gan arwain at ymyrraeth optegol neu ddifrod wrth lanhau. Sicrhewch fod y man gwaith yn lân ac yn cael ei reoli.

Rheoli tymheredd:Gall lensys silicon ddadffurfio o dan dymheredd uchel. Dilynwch y paramedrau thermol a argymhellir gan y gwneuthurwr, yn enwedig yn ystod prosesau sodro neu halltu.

4. Rhagofalon Sodro

Sodro Reflow:Gall gwres gormodol neu amlygiad hirfaith yn ystod sodro reflow ddiraddio'r deunydd silicon neu effeithio ar y bond rhwng y wifren aur a'r sglodion LED. Defnyddiwch broffil tymheredd a reolir yn gywir.

Sodro â llaw:Osgoi rhoi gwres yn uniongyrchol i'r lens. Sodro'r terfynellau LED yn unig bob amser, a chaniatáu digon o amser oeri.

5. Gwiriadau Ansawdd

Archwilio ar ôl Trin:Archwiliwch y LEDs ar ôl pob cam cynhyrchu i sicrhau bod y wifren aur a'r lens yn aros yn gyfan. Chwiliwch am arwyddion o anffurfiad, crafiadau, neu ddifrod mewnol.

Profi Swyddogaethol:Perfformiwch brofion optegol a thrydanol i sicrhau nad yw perfformiad y LED wedi'i beryglu.

6. Pecynnu a Storio

Atal Cywasgu:Storio LEDs mewn ffordd sy'n atal pwysau neu bwysau allanol rhag cael eu rhoi ar y lensys. Defnyddiwch becynnu amddiffynnol i osgoi difrod wrth gludo.

Osgoi amlygiad UV:Gall amlygiad hirdymor i olau UV ddiraddio'r lens silicon. Storio cynhyrchion mewn amgylchedd oer, tywyll a sych.

7. Hyfforddiant i Staff

Sicrhau bod yr holl staff cynhyrchu wedi'u hyfforddi ar natur cain LEDau SWIR gyda lensys silicon meddal a'u bod yn ymwybodol o'r arferion gorau ar gyfer trin a phrosesu.

Trwy ddilyn y rhagofalon hyn, gallwch leihau'r risg o niweidio'r wifren euraidd a sicrhau dibynadwyedd a pherfformiad SWIR LEDs gyda lensys silicon meddal.

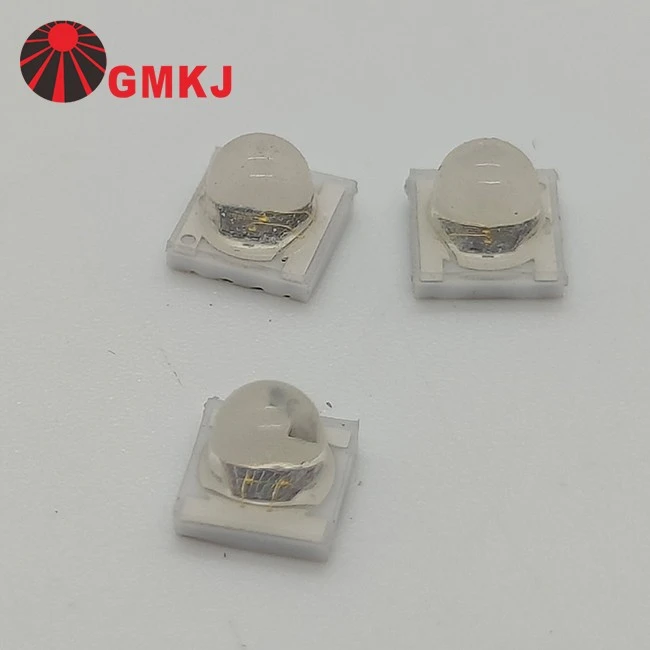

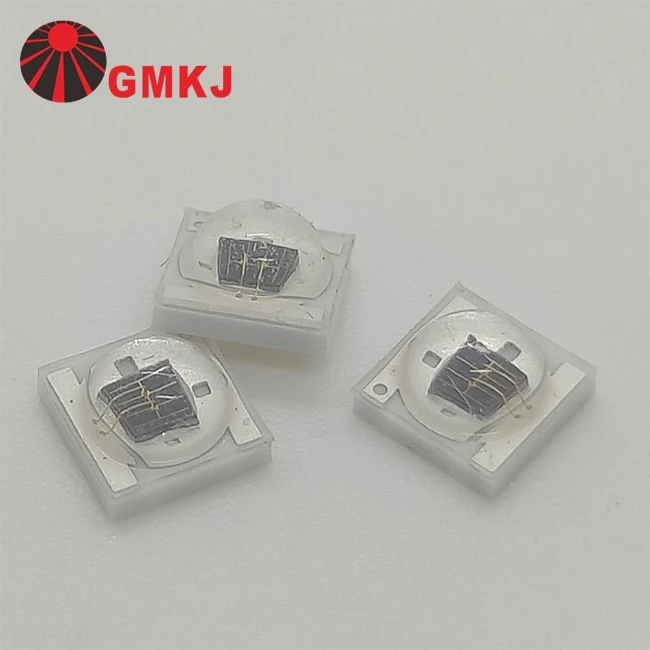

30 60 90 120 Gradd Cerameg SWIR SMD LEDLlun:

30 60 90 120 Gradd Ceramig SWIR SMD dimensiynau LED:

Dimensiynau pecyn 30 gradd ↓	Dimensiynau pecyn 60 gradd ↓
dimensiynau pecyn 90 gradd ↓	dimensiynau pecyn 120 gradd ↓

30 60 90 120 Gradd Ceramig SWIR SMD manylebau LED :

Isod y siart newydd restru 1650nm 30 gradd. Os oes angen y donfedd arall neu'r ongl goleuo arall arnoch, cysylltwch â ni'n uniongyrchol.

Paramedr	Symbol	Amodau	Minnau	Cyf.	Max	Unedau
Foltedd Ymlaen	VF	IF=350mA	0.80	--	1.20	V
	VF	IF=700mA	0.90	--	1.30	V
Fflwcs pelydrol	Φe	IF=350mA	20		40	Mw
	Φe	IF=700mA	40		60	Mw
Tonfedd brig	λp	IF=350mA	1600		1650	nm
	λp	IF=700mA	1600		1650	nm
Cyfernod Tymheredd y Foltedd Ymlaen	∆VF/∆T	IF=350mA	−−	-2	−−	mV/ gradd
Cyfredol Gwrthdroi	IR	VR=1V	−−	−−	10	μ A
Gweld Ongl	2Θ1/2	IF=350mA	−−	30	−−	Deg
Cyffordd Ymwrthedd Thermol I'r Bwrdd	RΘJ-B	IF=350mA	--	6.5	--	gradd /W
