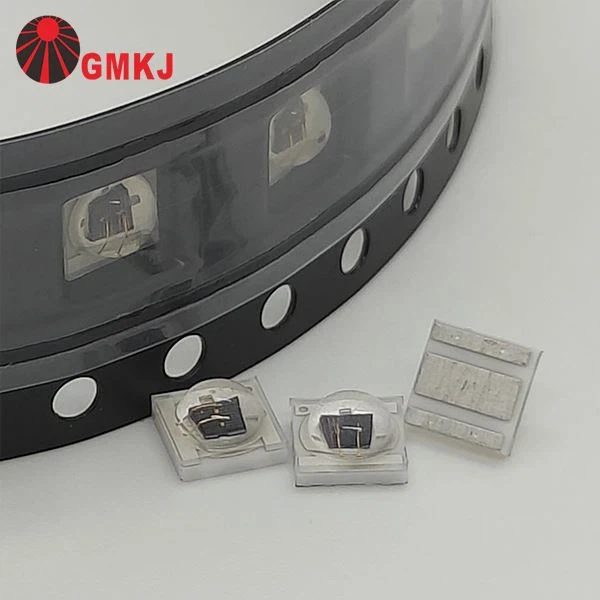

Manylebau Allweddol ar gyfer 1300nm 3535 LED isgoch
Darperir y manylebau canlynol i gefnogi integreiddio system optegol a datblygu cymhwysiad isgoch.
| Rhif Rhan | GTY-3535R1300-1CC0-G1D2M |
| Tonfedd Brig | 1300nm |
| Math Pecyn | 3535 Ceramig |
| Gweld Ongl | 30 gradd / 60 gradd / 90 gradd / 120 gradd |
| Ymlaen Cyfredol | 700mA |
| Tymheredd Gweithredu | -40 gradd i +85 gradd |
Adroddiad Prawf LED 1300nm
|
|
|
|
Manylebau Allweddol ar gyfer 1300nm 3535 LED isgoch
Allbwn Sbectrol Optimeiddio 1300nm ar gyfer Adnabod Deunydd
Arae LED 3535 Wedi'i osod ar PCB Alwminiwm / Copr
Dimensiynau Pecyn LED 1300nm 3535
Perfformiad Trydanol o 1300nm 3535 NIR LED
Mae'r gwerthoedd trydanol a restrir isod yn adlewyrchu amodau gweithredu safonol ar gyfer perfformiad allyriadau isgoch sefydlog.
|
Paramedr |
Symbol |
Amodau |
Minnau |
Cyf. |
Max |
Unedau |
| Foltedd Ymlaen (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Cyffordd Ymwrthedd Thermol I'r Bwrdd (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
gradd /W |
|
Allbwn Radiant (光功率) |
Φe |
IF=700mA |
100 |
-- |
120 |
mW |
|
Tonfedd brig (峰值波长) |
λp |
IF=700mA |
1300 |
-- |
1350 |
nm |
|
Cyfernod Tymheredd y Foltedd Ymlaen (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/ gradd |
|
Cyfredol Gwrthdroi (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Gweld Ongl [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Deg |
| Mae'r nodweddion trydanol hyn yn cefnogi allbwn cyson sy'n ofynnol ar gyfer gwahaniaethu deunydd a dadansoddi ymateb sbectrol. |
Sut mae Golau Isgoch 1300nm yn Cefnogi Dadansoddiad Deunydd
Mewn systemau archwilio sbectrol, mae dewis tonfedd yn effeithio ar sut mae gwahanol ddeunyddiau'n cael eu nodi a'u gwahanu.
Ar tua 1300nm, mae rhai sylweddau yn arddangos ymddygiad ymateb mwy nodedig o'i gymharu â thonfeddi isgoch byrrach, a all wella effeithlonrwydd dadansoddi mewn rhai amgylcheddau diwydiannol.
Mae senarios integreiddio nodweddiadol yn cynnwys:
Offer archwilio sbectrol
Systemau dadansoddi deunydd
Gosodiadau didoli diwydiannol
Llwyfannau gweld peiriant a gynorthwyir gan NIR
Gellir adolygu data peirianneg a gwybodaeth tonfedd ar gyfer y 1300nm 3535 LED yn uniongyrchol o'r daflen ddata ar y dudalen hon.
Os yw eich prosiect yn cynnwys archwiliad isgoch neu werthusiad ymateb sbectrol, gall GMKJ ddarparu cefnogaeth yn seiliedig ar wahanol ofynion optegol a strwythurol.
